Montagedrama’s voorkomen? Bandrasterarmaturen, inlegarmaturen en modulaire systemen. Ze lijken op elkaar, maar schijn bedriegt. Kies je het verkeerde type? Dan eindig je met een armatuur dat niet past, een doorbuigend profiel of een flinke vertraging in de oplevering.
Met dit artikel voorkom je montagedrama’s. Daarnaast bespreken we welke typen systeemplafond armaturen er zijn, wat de technische verschillen zijn en hoe je exact de juiste match maakt voor jouw profielsysteem.
- De drie hoofdtypen: inleg, modulair en bandraster
- Vergelijkingstabel: montageverschillen en toepassingen
- Inlegarmaturen vs. bandraster armaturen
- Modulaire armaturen en ononderbroken lichtlijnen
- Praktische montagetips voor de installateur
- Energiezuinige opties voor systeemplafonds
- Veelgestelde vragen
- Aanverwante artikelen
- Conclusie
De drie hoofdtypen systeemplafond armaturen
Systeemplafonds zijn er in tientallen varianten. Elk type heeft zijn eigen montagewijze, profieleisen en uitstraling. De keuze hangt af van het geïnstalleerde plafondsysteem en niet van persoonlijke voorkeur. De armaturen die erin passen, vallen grofweg in drie categorieën:
- Inlegarmaturen (panelen): vierkante of rechthoekige led-panelen die in de rastervakken van een rastersysteemplafond worden gelegd. Populaire maten: 600 × 600 mm en 600 × 1200 mm.
- Modulaire armaturen: lineaire armaturen die aan elkaar gekoppeld kunnen worden tot ononderbroken lichtlijnen. Ideaal voor moderne kantoorinrichtingen met een strak, doorlopend lichtpatroon.
- Bandraster armaturen: langwerpige armaturen specifiek ontworpen voor bandraster-systeemplafonds. Ze liggen in de smalle profielen (banden) en kunnen de volledige lengte van een ruimte beslaan.

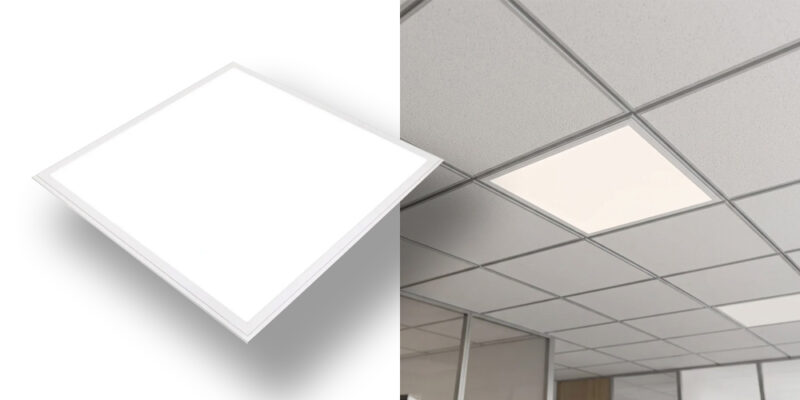

Panelen in een systeemplafond. Je hebt ze in alle soorten en maten. Deze panelen passen mooi in het systeemplafond. Zie ons complete assortiment: Panelen

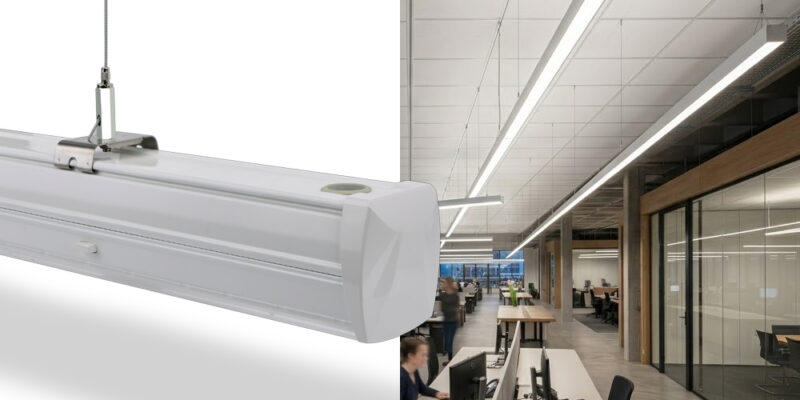

Lichtlijnen hangend aan het systeemplafond. Een voorbeeld van lichtlijnen in een afgerond project: Blije Bikkels.
Voor een compleet overzicht van producten kijk op: lichtlijnen

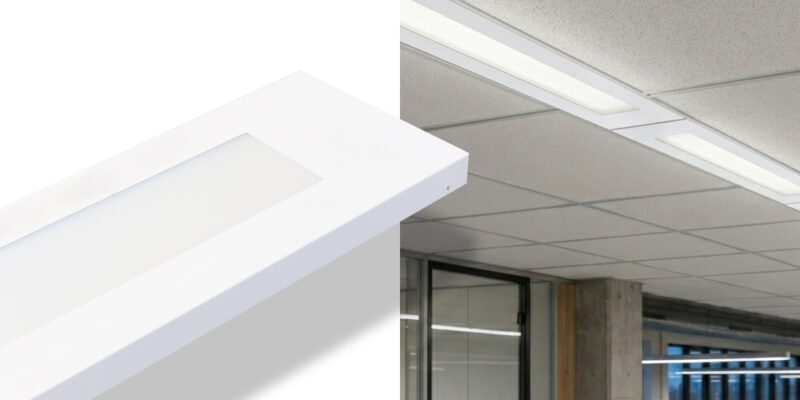

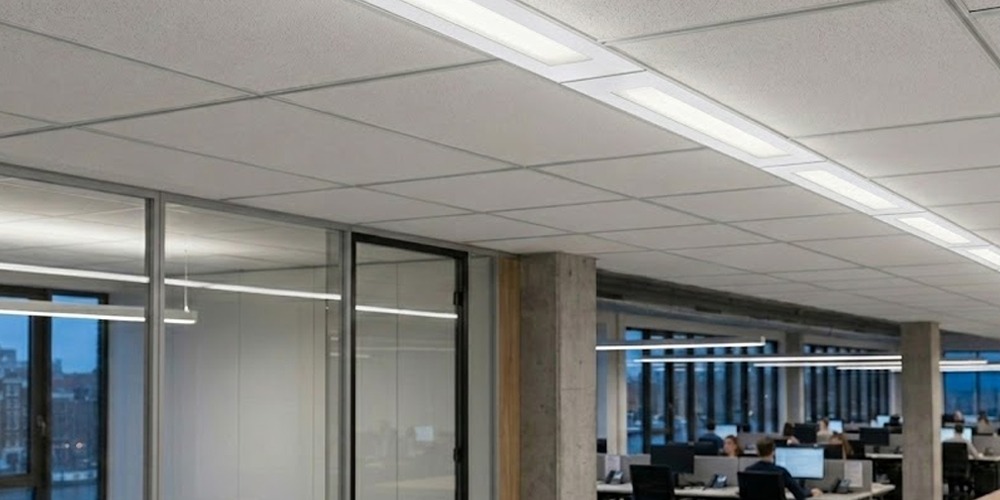

Bandraster armaturen netjes verwerkt in een systeemplafond. Bekijk onze bandraster armatuur: PHOENIX
Vergelijkingstabel: montageverschillen en toepassingen
Kenmerk |
Inlegarmatuur (paneel) |
Modulaire armatuur |
Bandraster armatuur |
| Plafondsysteem | Rasterplafond (600×600) | Pendel of opbouw | Bandraster profiel (T15/T24) |
| Montagewijze | Inleggen in raster | Ophangen, koppelen | Inleggen/klemmen in band |
| Lichtlijneffect | Nee | Ja (doorlopend) | Ja (per baan) |
| Flexibele indeling | Beperkt (vaste rastergrootte) | Hoog (vrij positioneerbaar) | Hoog (profiel loopt door) |
| UGR<19 standaard | Afhankelijk van uitvoering | Afhankelijk van afscherming | Ja, bij micro-prismatisch |
| Typisch gebruik | Kantoor, school, zorg | Representatief kantoor, retail | Kantoor, onderwijs, utiliteit |
| Prijs (indicatie) | € laag–middel | € middel–hoog | € middel |
Het plafondsysteem bepaalt het armatuurtype, niet andersom. Bepaal dus eerst welke profielen er liggen, dan pas welk armatuur je nodig hebt.
Inlegarmaturen versus bandraster armaturen: wanneer wat?
Het verschil zit in de flexibiliteit bij herindeling. Bij een bandraster plafond kunnen binnenwanden worden geplaatst of verplaatst zonder het plafond aan te raken. Bij een rasterplafond zijn de wanden gebonden aan de rastervakken. Dat maakt bandraster plafonds populairder in kantooromgevingen waar de ruimte-indeling regelmatig wijzigt.
Meer over de technische achtergrond van bandraster armaturen: lees onze pagina Wat is een bandraster armatuur? En voor het volledige productoverzicht: bandraster armaturen.
- Rasterplafond: bestaat uit een vierkant raster van zichtbare T-profielen, waardoor vakken van doorgaans 600 x 600 mm ontstaan. Hier passen inlegarmaturen (ook wel LED-panelen of plafondinleg verlichting) genoemd.
- Bandraster plafond: bestaat uit smalle, parallelle profielen (banden) die over de lengte van de ruimte lopen. Hier passen bandraster armaturen.
“Energiezuinig licht met maximale impact, dat is ons doel.”
Modulaire armaturen en ononderbroken lichtlijnen
In moderne kantoorinrichtingen en representatieve omgevingen is het lichtlijneffect populair: armaturen die naadloos in elkaars verlengde liggen en de ruimte van voor tot achter optisch structureren. Dit effect kan worden bereikt met:
- Modulaire armaturen die mechanisch en elektrisch op elkaar aansluiten (ook wel lichtlijnen of lineaire inlegverlichting genoemd).
- Bandraster armaturen die over de volledige lengte van een bandraster profiel lopen.
Het voordeel van bandraster armaturen in dit verband: geen speciale koppelingselementen nodig. De armaturen worden naast elkaar in hetzelfde profiel gelegd. Modulaire systemen vragen om nauwkeurigere installatie, maar geven meer vrijheid in het patroon.
Lichtlijnen in een kantoor zijn niet alleen esthetisch. Ze zorgen ook voor een gelijkmatigere verlichtingssterkte over de volledige werkoppervlakte.

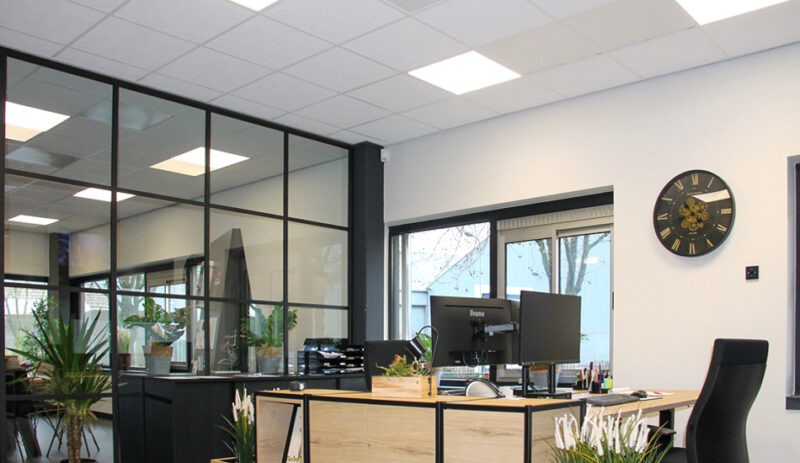

Project afgerond: het verduurzaamde pand van Electro Theeuwen
Een prachtig nieuw pand verdient ook prachtige verlichting. In alle ruimtes voorzien we het systeemplafond van inlegpanelen. Bekijk het project hier: Electro Theeuwen
Praktische montagetips voor de installateur
Faalkosten beginnen vaak bij een mismatch tussen armatuur en profiel. Voorkom problemen met deze checks:
- Meet het profiel op voor bestelling. T15 en T24 zijn niet uitwisselbaar. Een T24-armatuur in een T15 profiel past niet zonder aanpassing.
- Controleer de vrije doorvalruimte. Sommige plafonds hebben een beperkte bouwhoogte boven het profiel. Dikke armaturen kunnen klem komen te zitten.
- Stem de kabellengte af. Standaard 2 meter volstaat in de meeste situaties, maar bij grotere rasters of specifieke verdeelpuntposities kan een afwijkende lengte nodig zijn.
- Controleer het DALI-adres. Bij DALI-installaties moeten armaturen gekoppeld worden. Doe dit voor het inleggen in het plafond.
- Houd rekening met gewicht. Bij maatwerkarmaturen boven standaardlengte (1200 mm+) kunnen extra bevestigingspunten nodig zijn.
Specifieke vragen over de passing in jouw project?
Neem contact op met TLight we adviseren kosteloos op basis van de plafondspecificaties.
Energiezuinig systeemplafond verlichting: wat levert het op?
Alle moderne LED-systeemplafondarmaturen zijn significant energiezuiniger dan de TL-voorgangers. Maar er zijn gradaties:
Scenario |
Vermogen |
Lumen output |
Efficiëntie (lm/W) |
| TL-rasterarmatuur (oud) | 72W | ~4.500 lm | ~63 lm/W |
| Standaard LED-paneel | 40W | ~4.000 lm | ~100 lm/W |
| High-efficacy LED-bandraster | 36W | ~4.500 lm | ~125 lm/W |
| DALI-dimbaar + aanwezigheidsdetectie | Variabel (gem. ~20W) | Instelbaar | Effectief >150 lm/W |
Dimbare systemen gecombineerd met aanwezigheidssensoren leveren in de praktijk een energiebesparing van 40–60% op ten opzichte van een niet-gestuurde LED-installatie. Voor projecten die in aanmerking komen voor de Energie-investeringsaftrek (EIA) kunnen deze specificaties bepalend zijn. TLight helpt bij de onderbouwing van de lumen/Watt-verhouding voor de aanvraag.
Bereken wat jij bespaart?
Veelgestelde vragen over systeemplafond armaturen
Verlichtingsarmaturen die specifiek ontworpen zijn om in een systeemplafond te passen als inlegarmatuur, bandraster armatuur of modulaire lichtlijn, afhankelijk van het plafondsysteem.
Inlegarmaturen, bandraster armaturen voor T15/T24-profielen en modulaire lichtlijnen. TLight levert alle drie, inclusief maatwerk.
TLight is een Nederlandse B2B-specialist met focus op projectverlichting voor de kantoor en utiliteitsbouw, zorg en welzijn, onderwijs en industrie.
Ja er zijn energiezuinige armaturen. High-efficacy LED armaturen halen 125+ lm/W. In combinatie met DALI-sturing en aanwezigheidsdetectie bespaar je 40–60% ten opzichte van een niet-gestuurde installatie.
Inlegarmaturen en bandraster armaturen worden niet opgehangen maar ingelegd in de plafondstructuur. Modulaire armaturen kunnen wel gepend worden. De montagemethode hangt af van het armatuurtype.
Conclusie: het plafondsysteem bepaalt het armatuur
Er is geen universele keuze voor het beste systeemplafond armatuur. De beslissing begint bij het type plafond dat al ligt of ontworpen wordt.
Rasterplafond? Dan zijn inlegarmaturen de meest logische keuze. Bandrasterplafond? Dan zijn bandraster armaturen de aangewezen oplossing.
TLight levert het volledige spectrum aan. Van standaard inlegarmaturen en LED-panelen tot maatwerkbandrasters voor afwijkende profielen. Inclusief lichtplan, projectadvies en snelle levering. Plan een gesprek of vraag direct een offerte aan.
Rasterplafond? Dan zijn inlegarmaturen de meest logische keuze. Bandrasterplafond? Dan zijn bandraster armaturen de aangewezen oplossing.
